首页  -  产品中心 - 球墨铸铁全灌浆套筒
GA2200

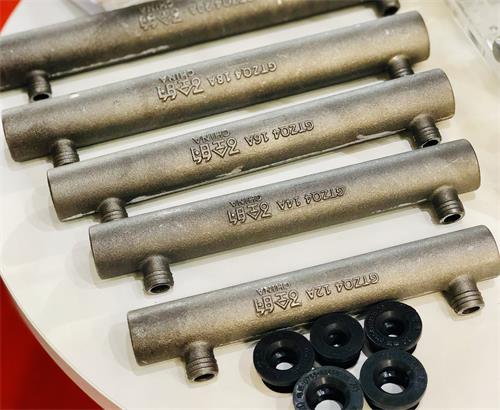

球墨铸铁全灌浆套筒
球墨铸铁全灌浆套筒
球墨铸铁全灌浆套筒
球墨铸铁全灌浆套筒
为了满足客户预制构件间纵向钢筋连接的不同设计需求,深圳市现代营造科技有限公司根据国外普遍采用的球墨 铸铁灌浆套筒研发了“砼的”牌球墨铸铁全灌浆套筒产品,产品符合《球墨铸铁件》(GB/T 1348)、《钢筋连接 用灌浆套筒》(JG/T398)质量标准,钢筋接头满足《钢筋套筒灌浆连接应用技术规程》(JGJ355)技术要求。
  • 球墨铸铁全灌浆套筒
  • 球墨铸铁全灌浆套筒
  • 球墨铸铁全灌浆套筒

PC构件纵向钢筋连接的关键产品

“砼的”牌球墨铸铁半/全灌浆套筒

(专利产品、仿冒必究)

为了对预制构件之间的纵向钢筋进行连接,国外一般采用球墨铸铁灌浆套筒,深圳市现代营造科技有限公司研发了“砼的”牌球墨铸铁灌浆套筒产品(半灌浆和全灌浆套筒),产品符合《球墨铸铁件》(GB/T 1348 )、《钢筋连接用灌浆套筒》(JG/T398)质量标准,钢筋接头满足《钢筋机械连接技术规程》JGJ107I级接头技术要求,《钢筋套筒灌浆连接应用技术规程》(JGJ355)。套筒内壁凸起采用专利技术设计,在同等拉拔力情况下,比进口同类产品的抗拔能力更强,产品更小更短,节省成本。(设计介入最佳时段:设计前)

构件安装施工需要有专用方案,否则极易出现安装困难和质量隐患,我司工程师可进行技术指导和操作培训。

出厂检验:

出厂检验项目:主要检验材料的屈服强度、抗拉强度、延伸率、球化率、硬度等。

检验方法:

材料性能试验以同钢号、同规格、同炉(批)号的材料中抽取,取样数量为3个;尺寸偏差和外观应以连续生产的同原材料、同炉(批)号、同类型、同规格的套筒中抽取,取样数量为3个。

包装、运输、储存:

用编织袋或纸箱包装,产品应储存于通风、干燥、避雨环境。

注意事项:

1、 球墨铸铁虽为延性材料,但不可用铁锤敲击,本产品不允许焊接;

2、 当采用正打工艺生产构件时(即构件表面灌浆口预留在模台一侧),配套的波纹管应绑扎牢靠,并用磁性吸盘做工艺配型;

3、 当钢筋为纵向连接时,生产PC构件时需注意出浆口端波纹管在墙板表面开口中心应高于套筒出浆口中心,高度差不小于20mm。即出浆口端波纹管在墙板表面开口向套筒丝口端偏置,偏置距离不小于20mm。以便更好地确保构件安装时套筒灌浆的饱满度;

4、 需要与高强度灌浆料做配套工艺试验,注浆施工需要在旁站监督下操作;

5、 连接钢筋的丝扣辊轧,推荐采用我司配套的滚丝机(轮)和量棒、方便操作;

6、 钢筋和套筒在模具上的组装,宜采用我司配套的固定底座和防漏浆钢筋塞,可有效保证定位精度;

7、 若采用连通腔灌浆法灌浆,宜配套使用灌浆饱满度监测器,有助于简化操作、提高工程质量。

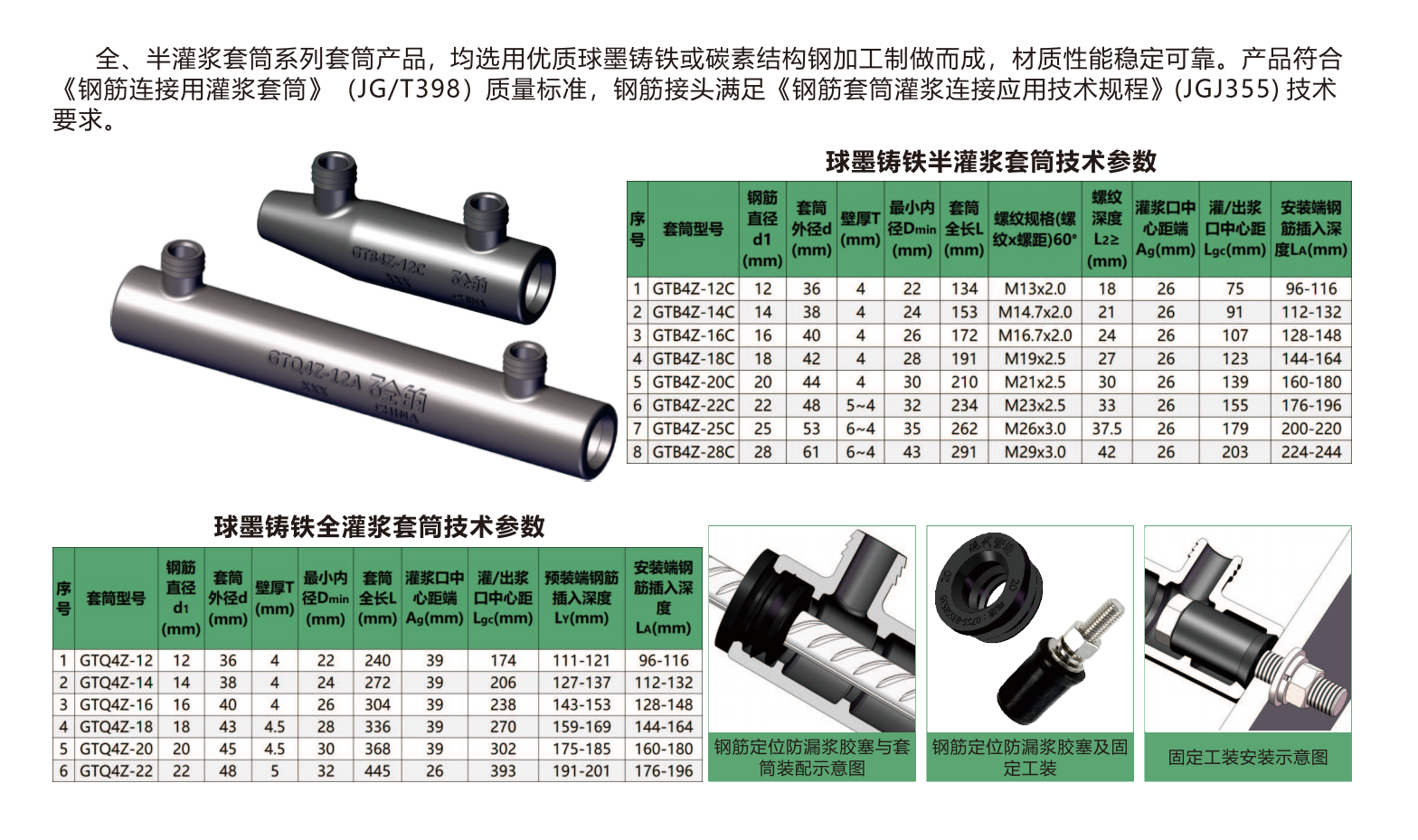

型号:GTZQ4 12A、GTZQ4 14A、GTZQ4 16A、GTZQ4 18A、GTZQ4 20A、GTZQ4 22A、GTZQ4 25A、GTZQ4 28A、GTZQ4 32A
