首页  -  产品中心 - “砼的”牌球墨铸铁半灌浆套筒
GA2200

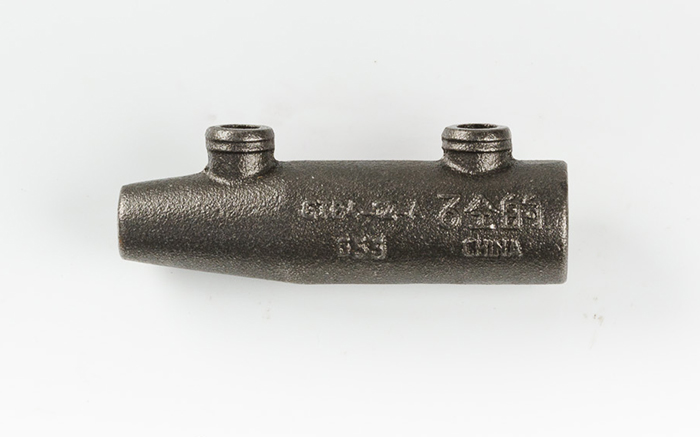

“砼的”牌球墨铸铁半灌浆套筒
“砼的”牌球墨铸铁半灌浆套筒
“砼的”牌球墨铸铁半灌浆套筒
“砼的”牌球墨铸铁半灌浆套筒
“砼的”牌球墨铸铁半灌浆套筒
产品特点:比国外同类产品设计更加优化,在同等受力的情况下,套筒质量更轻,可采用更低标号的高强度灌浆料。
  • “砼的”牌球墨铸铁半灌浆套筒
  • “砼的”牌球墨铸铁半灌浆套筒
  • “砼的”牌球墨铸铁半灌浆套筒
  • “砼的”牌球墨铸铁半灌浆套筒


为了对预制构件之间的纵向钢筋进行连接,国外一般采用灌浆套筒进行灌浆连接,本公司研发的“砼的”牌球墨铸铁灌浆套筒产品,符合《球墨铸铁件》(GB/T 1348-2009 )、《钢筋连接用灌浆套筒》(JG/T398-2012)质量标准,经测试钢筋接头满足《钢筋机械连接技术规程》(JGJ107—2010)一级接头技术要求。

产品性能及特点:

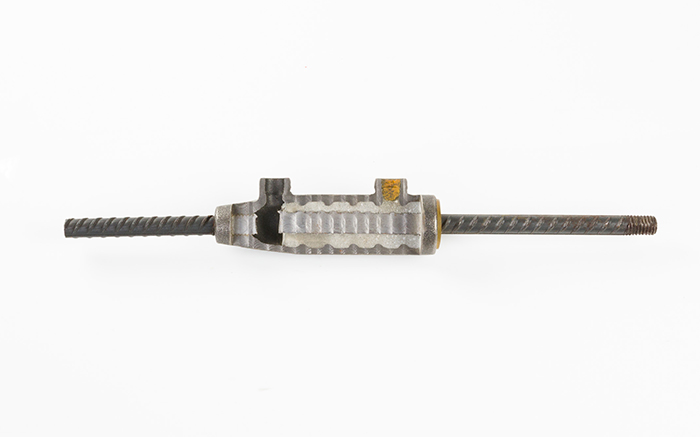

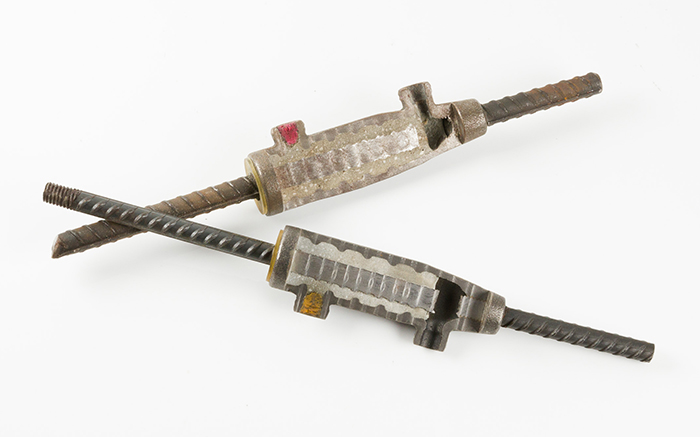

性能:灌浆套筒均采用QT550-5或QT600-3材质制造,套筒内壁凸环采用专利技术----内壁凸起斜角18o设计,适用于500MPa以下强度级别钢筋的纵向连接,配合使用“优固特-砼的”高强度水泥基灌浆料,灌浆连接的钢筋接头满足《钢筋机械连接技术规程》(JGJ107—2010)一级接头技术要求(灌浆套筒的主要外观尺寸及设计参数见表1)。

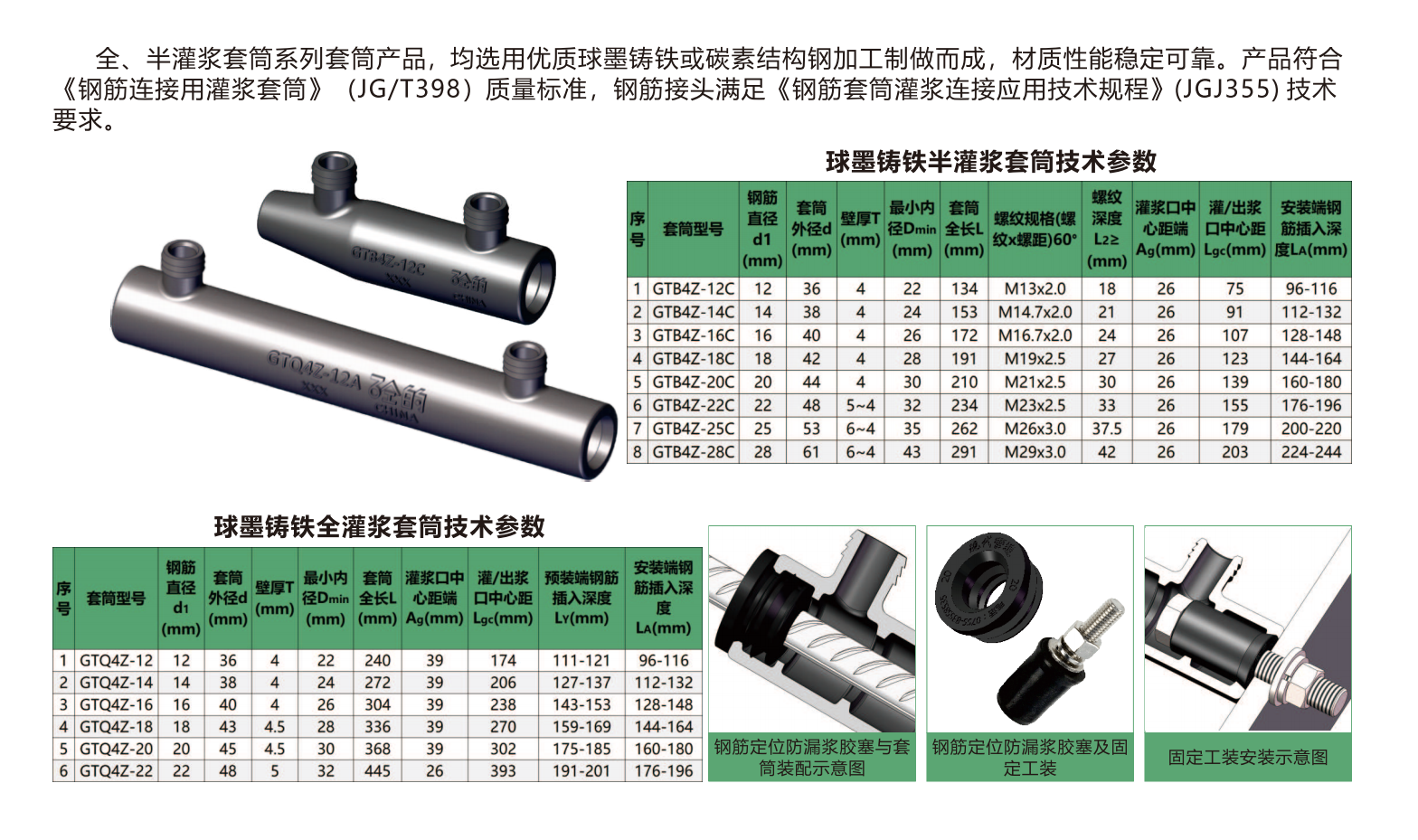

表1、灌浆套筒的主要外观尺寸及设计参数(单位:mm)


注:1、进出浆口采用统一尺寸,外径19mm、凸出锚固环20mm、高10mm。

2、螺纹加工深度为1.5倍的公称直径。

产品特点:比国外同类产品设计更加优化,在同等受力的情况下,减少了集中应力,比进口同类产品的钢筋抗拔能力更强,套筒质量更轻,节省成本。

使用方法及步骤:

1、钢筋的加工,按设计参数将钢筋截好并将钢筋的一端加工成合格的丝头;

2、套筒的连接,加工螺纹后的钢筋拧入灌浆套筒的丝口端,并达到要求的力矩值;

3、绑扎钢筋笼,钢筋笼成型后放入构件模具,并用套筒工装固定好灌浆套筒及钢筋;

4、在套筒的灌浆孔和排气孔上套上配套的波纹软管,管的出口用磁性吸座固定到合适的位置;

5、浇筑混凝土成型。

包装、运输、储存:用PE塑料袋加纸箱包装,每标准箱总量约43KG,或带塑料编织袋包装, 产品应储存于通风、干燥、避雨环境。

注意事项:

1. 球墨铸铁虽为延性材料,但不可用铁槌敲击,本产品不允许焊接。

2. 当灌浆孔朝下生产墙板构件时,配套的半硬胶管应与灌浆孔、排气孔做工艺配型。

3. 需要与高强度灌浆料做配套工艺试验,注浆施工需要在监理人员旁站监督下操作。

4. 连接钢筋的丝扣辊轧,需与我司滚丝机(轮)配套使用。




规格参数 ...
