由现代营造参编的《装配式建筑标准化产品系列图集(叠合楼板/预制混凝土楼梯)》正式实施

2023-04-17
3月13日,深圳市住房和建设局正式发布4本地方标准图集《装配式建筑标准化产品系列图集(预制内墙条板/叠合楼板/预制混凝土楼梯/整体卫生间)》SJT-03\04\05\06-2023,并于2023年4月1日起实施。


现代营造参与了标准化产品系列图集中叠合楼板、预制混凝土楼梯的编制。其中《装配式建筑标准化产品系列图集(叠合楼板)》中“钢管桁架预应力混凝土叠合板”(以下简称PK3板)章节内容由现代营造与山东万斯达一同起草主编。

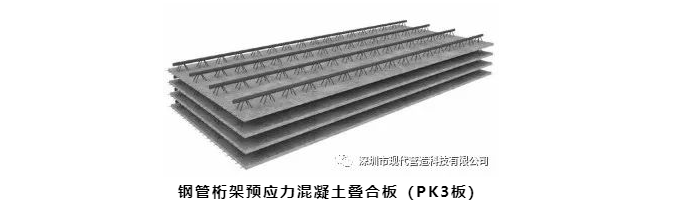

“PK3板”介绍


PK3板是由C40/C50混凝土、1570级消除应力钢丝钢管桁架组成,底板厚度35mm/40mm,标准宽度1~3m,跨度2.4~12m,上弦杆采用钢管注微膨胀高强砂浆,腹杆采用HPB300级直径6mm钢筋,高度可根据叠合板厚度调整。与现浇层共同作用形成可双向受力的叠合楼板。由于采用了预应力技术,使得预制底板混凝土在受力方向上预先承受压应力,减少了底板开裂的可能性,可以把预制底板尽量的减薄;安装后在板面横穿通长钢筋,浇筑混凝土后成为双向受力楼板,与预应力单向板相比,节约混凝土材料并有效减轻了自重,还提高了耐火性能,PK板的原始设计由中国工程院院士周绪红发明,并获得了“国家科技进步二等奖”。

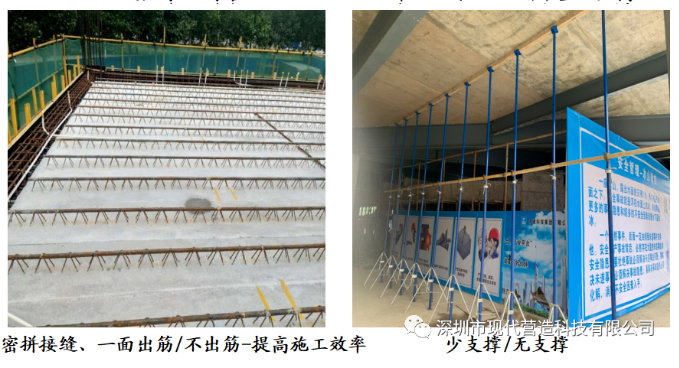

该专利转让给山东万斯达集团后,自2012年邀请现代营造谷明旺总经理和美国PCI资深委员Kim Seeber参与后续的改进研发,技术经过三次迭代形成了PK3产品,用脆性的混凝土材料制成了刚度适中的弹性构件,在满足楼板的正常生产施工要求情况下,尽量减少了模板和支撑,大大简化了楼板的施工工艺,在节省人工和措施的前提下可以有效缩短工期。

PK3板具有厚度薄、重量轻、整体性能好、施工便捷、综合经济效益好等特点。采用长线模台和自动化设备生产,模具摊销少,构件成本低。

“PK3板”优势

三个性价比之最的组合:

上部受压区:砂浆钢管——性价比最高的抗压材料;

中部传力机构:钢筋桁架——效率最高的传力机构;

下部受拉区:预应力钢丝——性价比最高的抗拉材料;

此外,通过调整桁架高度、钢管直径,还能实现“刚度可调”。



“PK3板”生产

PK3板采用先张法预应力技术、长线流水模台生产。相比钢筋桁架叠合板,PK3板采用机械化生产,数控布料,自动化程度高,生产效率高
PK3板生产流程:
【随着系列化图集的发布,结合PK3板本身具备的众多优势,标志着PK3发展。目前,广东省有两家企业可供应PK3板,分别是“中建科技(深汕特别合作区)有限公司”,以及今年现代营造新成立的“深圳市现代营造建筑工业有限公司”。除以上两家企业外,现代营造与多家预制构件供应企业洽谈关于PK3板生产事宜,争取短期内满足PK3板市场需求,共同推动省市工业化新工艺、新技术、新产品的发展】。
“PK3板”案例
