为进一步提升工程建设质量，以优秀的技术和产品打造高品质绿色建筑，推动绿色科技创新，树立绿建行业标杆，帮助行业全面了解深圳市绿色建筑适用的技术与产品，为项目提供系统的应用参考，深圳市绿色建筑协会组织行业专家及相关单位，以《绿色建筑评价标准》(GB/T50378-2019)有关技术要求为导向，充分考虑深圳市的气候特点和绿色建筑相关产业状况，编制了《深圳市绿色建筑适用技术与产品推广目录(2021版)》(简称《目录》)。

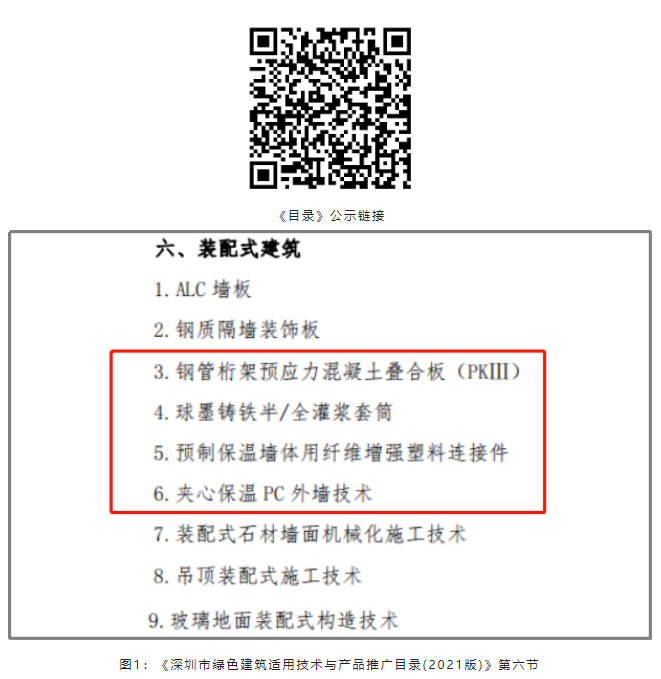

《目录》于2022年2月完成公示。深圳市现代营造科技有限公司的钢管桁架预应力混凝土叠合板(PKⅢ)、球墨铸铁半/全灌浆套筒、预制保温墙体用纤维增强塑料连接件、夹心保温PC外墙四项技术和产品成功入选《目录》，为深圳市的绿色建筑技术发展和超低能耗房屋建设提供支撑。（图1所示）

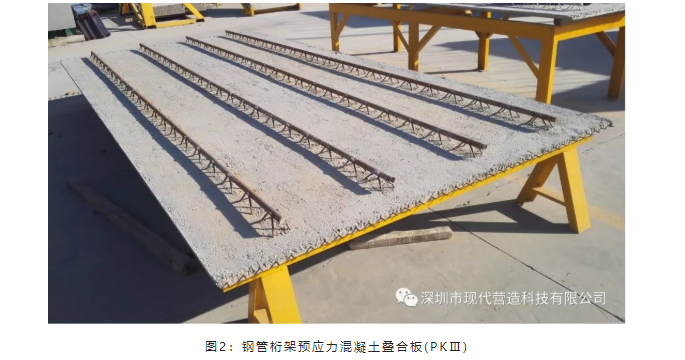

钢管桁架预应力混凝土叠合板(PKⅢ)
1999年，周绪红院士和吴方伯教授开始研究带肋叠合楼板，PKⅠ由周院士2004年发明，并获2008年国家科技进步二等奖，现代营造与山东万斯达联合多家科研院所对该产品展开了生产工艺的技术攻关，在周院士指导下又历经十年之功先后推出了第二代和第三代产品。PKⅢ板（图2所示）已经大规模推向市场，具有强大的生命力，广受业界好评。彻底解决传统桁架板厚度过厚，四面出筋，拉板缝，易开裂，跨度小，支撑多，造价高等痛点。是我国具有独立知识产权的特色产品。
钢管桁架预应力混凝土叠合板（PKⅢ）由C40、C50混凝土底板，1570级消除应力钢丝和钢管混凝土桁架组成，底板厚度35mm、40mm，标准宽度1m~3.5m，长度2.1m~15m，该产品的钢管桁架上旋杆采用钢管灌注微膨胀高强砂浆，腹杆采用钢筋，高度根据叠合板厚度可调整，与现浇层共同形成叠合板。采用预应力技术，减少混凝土、钢材耗量，节能减排；减少运输，减少城市压力。
钢管桁架预应力混凝土叠合板（PKⅢ）采用长线模台张拉生产，标准化高、生产效率高，供货周期快。采用长线流水模台（图3所示）生产，模具摊销少，构件成本低，且具有厚度薄、重量轻、整体性能好、施工方便、综合经济效益好等特点。
预应力混凝土钢管桁架叠合板（PKⅢ）已在山东省、浙江省、上海市、江苏省、河北省、河南省、安徽省、四川省、湖南省、广东省、海南省等多个省市均有所应用，据不完全统计，截至目前全国已生产应用超千万平米，山东万斯达股份有限公司、江苏万斯达建筑科技有限公司、安徽晶宫绿建集团、中建科技（湖州）有限公司、深圳市盛腾科技有限公司、山西建筑产业现代化晋中园区、山东莱钢鲁碧绿色建筑科技有限公司、中建科技（深汕特别合作区）有限公司及筑友智造集团等预制构件生产厂商已生产或具备生产PKⅢ板条件。该产品已经在住宅、公寓、办公楼、厂房、学校等不同建筑类型的项目中有所运用。

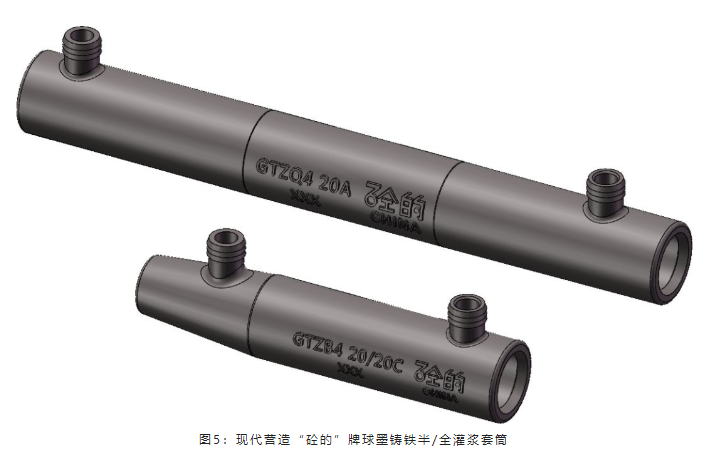

球墨铸铁半/全灌浆套筒
灌浆套筒钢筋连接技术在上世纪70年代起源于美国，该技术应用于框架柱和剪力墙是一项成熟的技术，具有连接可靠、技术简单、施工速度快的优势，在美国、日本、德国、新加坡、台湾、中东地区已经得到了广泛推广。该技术在我国住宅建设领域的应用不到10年时间，还属于一项新技术，也是国家行业技术标准《装配式混凝土结构技术规程》JGJ1-2014中推荐的关键技术之一，该标准是我国装配式剪力墙结构设计、生产、安装的主要技术依据。

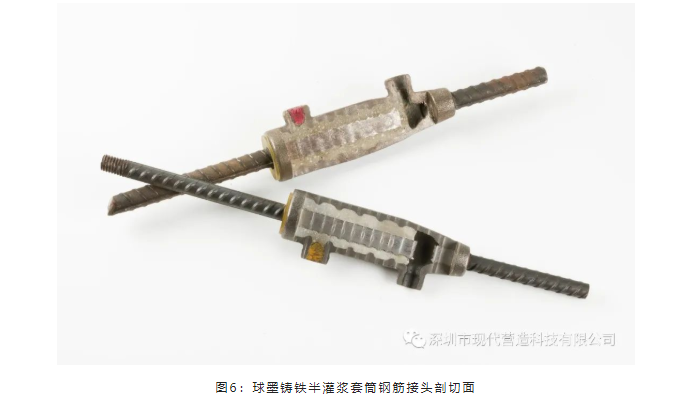

为了对预制构件之间的纵向钢筋进行连接，国外一般采用灌浆套筒进行灌浆连接，本公司研发的“砼的”牌球墨铸铁灌浆套筒产品，均采用QT550-5(延伸率≥5%)或QT600-3(延伸率≥3%)材质制造。产品符合《球墨铸铁件》（GB/T 1348-2009 ）、《钢筋连接用灌浆套筒》（JG/T398-2019）质量标准，经测试钢筋接头满足《钢筋机械连接技术规程》（JGJ107—2016）一级接头技术要求。
2016年国内应用灌浆套筒剪力墙技术较多的城市，主要是上海、合肥、济南、武汉、成都，其中上海的发展速度最快，自2015年以来保障房和商品房大量采用装配式建筑，且装配式建筑的预制率要求较高，灌浆套筒剪力墙应用范围较广；合肥市装配式建筑发展也很快，中建国际、安徽宝业、安徽宇辉、安徽远大、安徽建工、安徽中民筑友等一批企业迅速崛起，普遍采用灌浆套筒剪力墙结构；山东万斯达集团、平安建设、中铁十四局、山东齐兴、山东汇富等构件厂也都采用灌浆套筒剪力墙技术；成都、长沙、武汉等地逐渐推广灌浆套筒剪力墙为主的技术体系。
预制保温墙体用纤维增强塑料连接件
聚苯保温板和聚氨酯保温板具有很低的热传导系数，并且价格低廉，是目前性价比最高、应用最普遍的外墙保温材料，但其可燃性及易老化的特性制约了我国外墙节能技术的发展，发达国家普遍采用把保温材料夹在混凝土中间的做法，既保证了外墙的保温隔热性能，又解决了保温板的防火性能，同时达到了保温层与外墙同寿命的目的。“夹心三明治保温外墙”将成为PC建筑的主流技术，玻璃纤维复合材料（GFRP）保温连接件是其中的关键产品。
现代营造的玻璃纤维保温连接件采用先进的设计和材料配方，具有高强耐腐蚀、低导热等特性，不仅能承受外叶墙自重和风荷载，也能适应外叶墙温度应力变化，有效避免外叶墙开裂，是技术应用中最成熟的保温连接件。从2012年起至今，已成功运用于几百个国内装配式建筑的项目，得到客户的一致好评。
夹心保温PC外墙技术
夹心保温的PC外墙在欧洲、美国、加拿大、澳大利亚等国家和地区已经有50年的成熟应用经验，其中美国的夹心保温的PC外墙拉结件主要采用的是玻璃纤维高强树脂（GFRP）材质。在我国夹心保温墙技术最早出现在北方地区使用，2007年北京万科使用美国Thermomass品牌GFRP保温拉结件的天津东丽湖项目、丰台区中粮假日风景项目夹心保温墙均取得了良好的保温效果，2012年现代营造正式成为Thermomass在国内的唯一代理商，预制夹心保温外墙的做法在国内很快得到普及，已经推广到夏热冬冷地区，如上海、南京、合肥、武汉、长沙等地，现阶段已经成为国内PC建筑的成熟技术，经过现代营造的研究，发展出预制夹心保温叠合式外墙技术，可以广泛适用于剪力墙结构和框架结构的外墙保温，经济性与传统现浇结构的节能做法造价相当。
夹心保温PC外墙技术是将外墙保温与主体连接并实现工厂化生产的技术。本技术具有如下优点：
1.最大限度地减少冷热桥，提高了外墙的热阻值，保温和建筑同寿命，具有良好的保温性和耐久性；
2.建筑的剪力墙和梁柱结构构件始终处于室内的温度场中，不受室外温差的影响，减少了结构温度变形，因而可以减少室内墙体开裂的现象；
3.保温和构件在PC工厂一次成型，质量有保证，生产的集成度高，构件安装完成后不需要现场另做保温，可以取消室外脚手架，减少了现场保温作业的时间，节省工期和成本；
4.外叶墙在温差作用下可以自由胀缩，基本消除了温度应力，减少了外叶墙开裂的风险，可以有效保护保温层，并且保温层被外叶墙混凝土完全覆盖没有火灾危险，按照《建筑设计防火规范》GB50016的规定，夹心保温复合外墙的不燃层大于50mm时，可以采用B2或B3级的有机保温材料，保温材料价格低廉。
