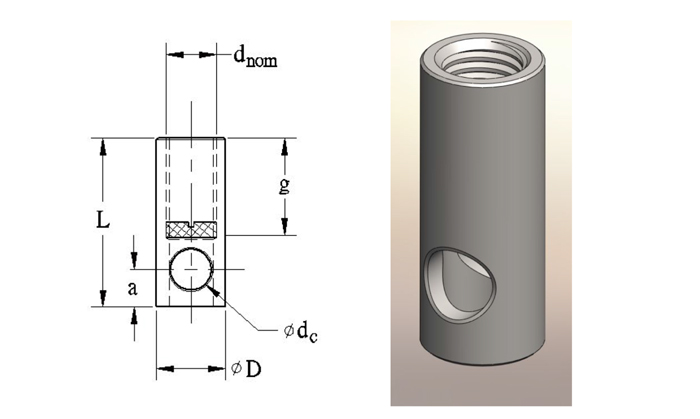

| 型号代码36xx-dnom-L | ||||||||
| ΦD(mm) | L(mm) | Thread dnom(mm) | a(mm) | b(mm) | t(mm) | 允许荷载(KN) | 每箱数量 | |
| 36xx-12-40 | 15 | 40 | M12x1.75 | 22 | 12 | 8 | 5 | 200 |
| 36xx-Rd12-40 | 15 | 40 | Rd12 | 22 | 12 | 8 | 5 | 200 |
| 36xx-16-54 | 21 | 54 | M16x2.0 | 27 | 15 | 13 | 12 | 100 |
| 36xx-Rd16-54 | 21 | 54 | Rd16 | 27 | 15 | 13 | 12 | 100 |
| 36xx-20-69 | 27 | 69 | M20x2.5 | 35 | 22 | 15 | 20 | 50 |
| 36xx-Rd20-69 | 27 | 69 | Rd20 | 35 | 22 | 15 | 20 | 50 |
| 36xx-24-78 | 32 | 78 | M24x3.0 | 40 | 23 | 18 | 25 | 25 |
| 36xx-Rd24-78 | 32 | 78 | Rd24 | 40 | 23 | 18 | 25 | 25 |
| 36xx-30-103 | 40 | 103 | M30x3.5 | 56 | 28 | 22 | 40 | 10 |
| 36xx-Rd30-103 | 40 | 103 | Rd30 | 56 | 28 | 22 | 40 | 10 |
说明：XX为表面材质代码，其中 xx = 40、50、 55分别为普通碳钢、碳钢镀锌、不锈钢标注-Rd为特制的粗牙螺纹产品。以上数值适用于最小混凝土抗压强度为25MPa时，使用不同混凝土抗压强度时，可根据以下图表作容许载荷换算。
| 混凝土级数 | C20 | C25 | C30 | C40 | C50 | C60 |
| 系数 | 0.89 | 1.00 | 1.10 | 1.26 | 1.41 | 1.55 |
