GA2200
37系列预埋锚栓
  • 37系列预埋锚栓
  • 37系列预埋锚栓
  • 37系列预埋锚栓
  • 37系列预埋锚栓
“砼的”牌系列锚栓是预制混凝土构件的专用预埋件,按照国际标准设计,锚栓的载荷计算符合美国ACI 318-05附件D要求,安全系数3.0,并按照香港《預製混凝土建造作業守則》要求设计。“砼的”(TonDe)是深圳市现代营造科技有限公司预制PC构件系列产品商标,设计时可详询我公司技术工程师。

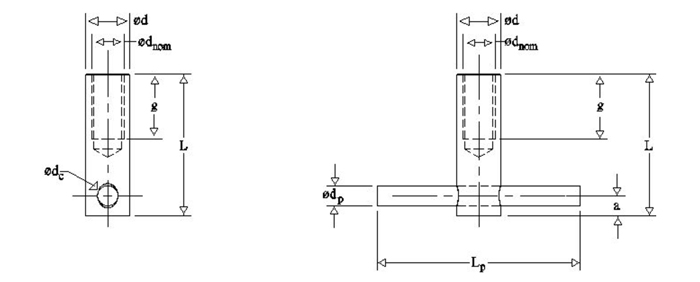

37系列预埋锚栓尺寸性能参数表
锚钉尺寸
ΦD(mm) L(mm) 锚钉螺纹 Φdnom(mm) g(mm) a(mm) ΦDp(mm) Lp(KN) 安全载荷(KN) 包裝数量
37XX-06-40-CP 10 40 M6x1.0 16 6 4 40 2 200
37XX-08-40-CP 12 40 M8x1.25 16 8 6 40 3 200
37XX-10-50-CP 16 50 M10x1.5 22 9 8 50 4 100
37XX-12-55-CP 18 55 M12x1.75 25 10 8 60 5 100
37XX-14-60-CP 20 60 M14x2.0 28 10 10 100 8 50
37XX-16-70-CP 22 70 M16x2.0 32 11 10 100 12 50
37XX-20-80-CP 25 80 M20x2.5 38 12 12 100 20 40
37XX-24-100-CP 32 100 M24x3.0 50 12 12 100 25 20
37XX-30-120-CP 42 120 M30x3.5 60 12 22 120 40 10

说明:XX为表面材质代码,其中 xx = 40、50、 55分别为普通碳钢、碳钢镀锌、不锈钢标注-Rd为特制的粗牙螺纹产品。以上数值适用于最小混凝土抗压强度为25MPa时,使用不同混凝土抗压强度时,可根据以下图表作容许载荷换算。



混凝土级数 C20 C25 C30 C40 C50 C60
系数 0.89 1.00 1.10 1.26 1.41 1.55
