GA2200
35系列预埋锚栓
  • 35系列预埋锚栓
  • 35系列预埋锚栓
  • 35系列预埋锚栓
“砼的”牌系列锚栓是预制混凝土构件的专用预埋件,按照国际标准设计,锚栓的载荷计算符合美国ACI 318-05附件D要求,安全系数3.0,并按照香港《預製混凝土建造作業守則》要求设计。“砼的”(TonDe)是深圳市现代营造科技有限公司预制PC构件系列产品商标,设计时可详询我公司技术工程师。

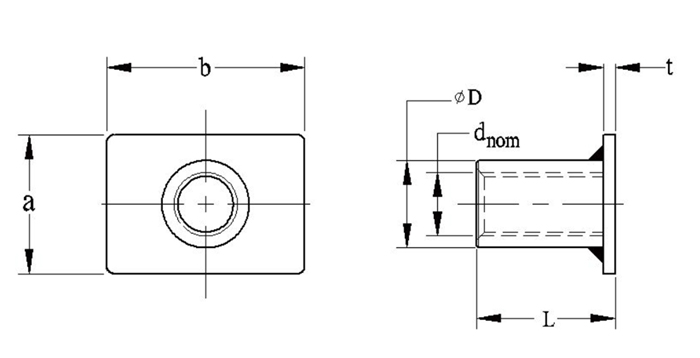

35系列预埋锚栓尺寸性能参数表
型号代码35xx-dnom-L
ΦD(mm) L(mm) Thread dnom(mm) a(mm) b(mm) t(mm) 允许荷载(KN) 每箱数量
35xx-12-30 15 30 M12x1.75 25 35 4 5 200
35xx-Rd12-30 15 30 Rd12 25 35 4 5 200
35xx-16-35 22 35 M16x2.0 35 50 4 12 100
35xx-Rd16-35 22 35 Rd16 35 50 4 12 100
35xx-20-47 27 47 M20x2.5 60 60 5 20 40
35xx-Rd20-47 27 47 Rd20 60 60 5 20 40
35xx-24-54 32 54 M24x3.0 60 80 5 25 30
35xx-Rd24-54 32 54 Rd24 60 80 5 25 30
35xx-30-72 40 72 M30x3.5 80 120 6 40 10
35xx-Rd30-72 40 72 Rd30 80 120 6 40 10

说明:XX为表面材质代码,其中 xx = 40、50、 55分别为普通碳钢、碳钢镀锌、不锈钢标注-Rd为特制的粗牙螺纹产品。以上数值适用于最小混凝土抗压强度为25MPa时,使用不同混凝土抗压强度时,可根据以下图表作容许载荷换算。



混凝土级数 C20 C25 C30 C40 C50 C60
系数 0.89 1.00 1.10 1.26 1.41 1.55
