GA2200
“砼的”牌球墨铸铁半灌浆套筒
产品特点:比国外同类产品设计更加优化,在同等受力的情况下,套筒质量更轻,可采用更低标号的高强度灌浆料。
  • “砼的”牌球墨铸铁半灌浆套筒
  • “砼的”牌球墨铸铁半灌浆套筒
  • “砼的”牌球墨铸铁半灌浆套筒
  • “砼的”牌球墨铸铁半灌浆套筒

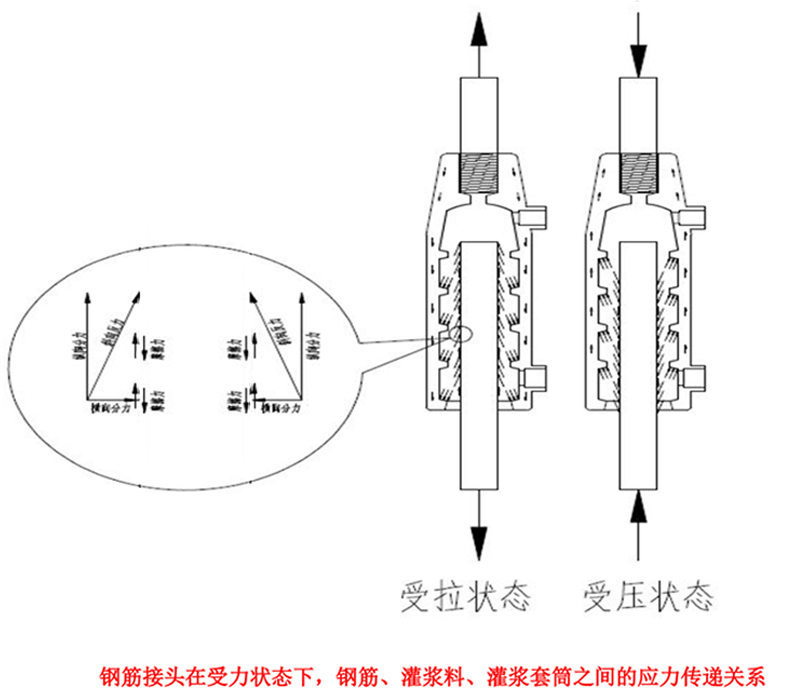

为了对预制构件之间的纵向钢筋进行连接,国外一般采用球墨铸铁灌浆套筒,深圳市现代营造科技有限公司开发了“砼的”牌球墨铸铁灌浆套筒产品,产品符合《球墨铸铁件》(GB/T 1348-2009 )、《钢筋连接用灌浆套筒》(JG/T398-2012)质量标准,钢筋接头满足《钢筋机械连接技术规程》(JGJ107—2010)一级接头技术要求,套筒内壁凸起采用专利技术设计,在同等拉拔力情况下,比进口同类产品的抗拔能力更强,可采用更低强度的灌浆料,节省成本。
“砼的”牌球墨铸铁灌浆套筒尺寸参数表
规格型号 尺寸参数(mm) 筒壁参数(mm) 适用钢筋规格
L L1 L2 D M DO 壁厚t(mm) 凸起h(mm) 400Mpa
GT4-12-130 130 49 81 36 12 22 4 3 12
GT4-14-140 140 59 81 38 14 24 4 3 14
GT4-16-150 150 54 96 40 16 26 4 3 16
GT4-18-160 160 64 96 42 18 28 4 3 18
GT4-20-190 190 64 126 44 20 30 4 3 20
GT4-22-195 195 69 126 48 22 32 5 3 22
GT4-25-215 215 74 141 51 25 35 5 3 25
GT4-28-250 250 79 171 54 28 38 5 3 28
GT4-32-270 270 84 186 60 32 42 6 3 32
GT4-36-310 310 94 216 66 36 46 7 3 36
GT4-40-330 330 99 231 72 40 50 8 3 40
螺纹深度为1.5倍直径 灌浆孔突出套筒10mm 内壁凸起环数多于6环

说明:所有灌浆套筒均采用QT550-5或QT600-3材质制造,延伸率分别为5%、3%,适用于400MPa、500MPa级别的钢筋纵向连接,若产品设计优化后尺寸可能变化,请详询我司技术工程师。

球墨铸铁套筒的材料性能
规格型号 性能指标
GT4(用于400MPa钢筋) GT5(用于500MPa钢筋)
抗拉强度(MPa)
≥550 ≥600
延 伸 率(%) ≥ 5 ≥ 3
球 化 率(%) ≥ 90 ≥ 90
布氏硬度(HBW) 180~250 180~250
产品特点:

比国外同类产品设计更加优化,在同等受力的情况下,套筒质量更轻,可采用更低标号的高强度灌浆料。

使用说明:

将一根钢筋辊轧标准螺纹后拧入灌浆套筒的丝口端,绑扎成型后放入构件模具,在灌浆孔和排气孔上插入半硬软管,浇筑混凝土成型,构件安装就位时,将灌浆套筒的开口端套在另一根钢筋上,从灌浆孔注入高强度无收缩水泥灌浆料,排气孔溢出时封堵排气孔及注浆孔,高强度灌浆料达到一定强度后纵向钢筋被连接成整体。

出厂检验:

主要检验材料的屈服强度、抗拉强度和延伸率、球化率、硬度。

检验方法:

材料性能试验以同钢号、同规格、同炉(批)号的材料中抽取,取样数量为2个;尺寸偏差和外观应以连续生产的同原材料、同炉(批)号、同类型、同规格的套筒中抽取,取样数量为3个。

包装、运输、储存:

用PE塑料袋加纸箱包装,每标准箱总量约43KG,或带塑料编织袋包装, 产品应储存于通风、干燥、避雨环境。

注意事项:

1. 球墨铸铁虽为延性材料,但不可用铁槌敲击,本产品不允许焊接。
2. 当采用正打工艺生产墙板构件时,配套的半硬胶管应与灌浆孔、排气孔做工艺配型。
3. 需要与高强度灌浆料做配套试验,注浆施工需要在监理人员旁站监督下操作。

商标说明:

“砼的”(TonDe)牌为深圳市现代营造科技有限公司PC构件系列产品的注册商标。“砼的”牌球墨铸铁灌浆套筒产品为专利产品,设计时可详询我公司技术工程师。

高强度水泥基灌浆料——纵向钢筋连接浆锚的关键产品

本产品是一种以水泥基为主的胶凝材料,用硫铝酸盐水泥或硅酸盐水泥、普通硅酸盐水泥,加上高强度细骨料、混凝土外加剂等辅料按科学配方比例进行干粉混合而成的特种技术砂浆,产品加水搅拌后流动度大、强度高,具有早强、快硬、微膨胀特性,专门用于钢筋连接套筒灌浆,能与钢筋连接套筒形成可靠的连接接头(一级接头),产品执行国际标准和国内最新标准设计,并按照德国配方及工艺制造,产品性能先进。

套筒专用灌浆料产品的技术性能指标
检 测 项 目 性 能 指 标
流动度 初始 ≥300mm
30 分钟 ≥260mm
抗拉强度(MPa)
1天 ≥30MPa
3天 ≥50MPa
28天 ≥85MPa
竖向自由膨胀率 24小时与3小时差值 O.02%~0.5%
氯离子含量 ≤0.03%
泌水率(%) 0
使用说明:

本品应采用机械拌和,按照干料重量的20%计算用水量,在砂浆搅拌机中先加入灌浆料,加入70~80%水量搅拌3~4 分钟至混合均匀,再加所剩的20~30%水量,搅拌1~2分钟,总搅拌时间一般控制在5~7 分钟,静置排气2分钟后可以进行注浆操作。

出厂检验:

初始流动度、30min 流动度,1天、3天 抗压强度,24小时竖向膨胀率,当用户需要时进行28天抗压强度检测。

包装、运输、储存:

本灌浆料产品采用防潮袋包装,每袋净重量为25kg及50kg两种。产品运输和贮存时不得受潮和混入杂物。产品应储存于通风、干燥、阴凉处,温度不得超过35℃,保质期为生产后3个月、6个月两种,施工前应检查是否超过保质期。

注意事项:

1. 产品在符合标准的条件下贮存60天后,应重新按照出厂检验标准进行检验合格后方可使用。 2. 推荐采用专用灌浆机械施工,工人应进行培训后方可施工。

商标说明:

“快可美” 为西伟德宝业快可美建筑材料(合肥)有限公司注册商标,“砼的” 为深圳市现代营造科技有限公司注册商标,“砼的”(TonDe)牌系列产品包括预埋锚栓、预埋吊钉、钢筋连接用灌浆套筒、高强度灌浆料、露骨料水洗剂、装饰混凝土专用胶模、混凝土专用耐候密封胶、特种水性脱模剂等产品,设计时可详询我公司技术工程师。
